18年烤箱厂家带你了解PCB烤箱的特性
- 2019-03-12-

    PCB是指在绝缘基材上,按预定设计制成印制电路,提供元器件之间连接导电图形的板。PCB是重要的电子部件之一,是电子元器件的支撑体。那么,SMT前PCB为什么需要经过烘烤呢?

       1、PCB在无铅工艺条件下属于湿度敏感材料,如果不进行防潮包装,三个月后吸潮就可能引发PCB焊接时分层(起泡)。

       2、经过烘烤,pcb板到达一定温度以后,助焊剂能更好的与元器件和焊盘结合,焊接的效果也会大大改善。

       3、为确保PCB的含水量低于0.1%,在SMT上线贴片之前一定要采取125°C\5h的烘干工艺,烤好的PCB板要等到冷却后方可上线生产。

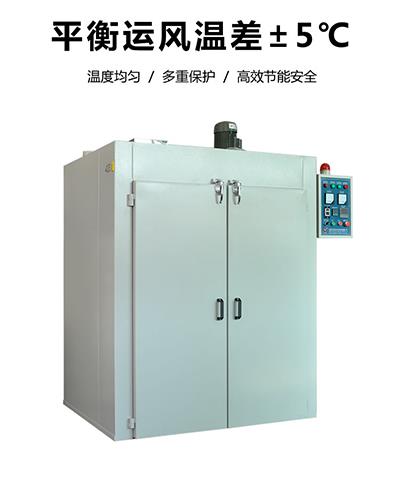

       PCB专用干燥箱是烘箱的一种,主要应用于PCB、橡胶键盘、线圈、五金、化工、汽车零配件等烘烤、干燥、预热回火、老化等用途。PCB干燥箱的原理是针对印制电路板对电子元器件电气连接 、支撑等特性而研发制作的专用烘箱。适用于印制版,柔性线路板,电脑手机排线等的老化、干燥。PCB烘箱采用灵活可调节的搁挡,分层高度可调;用微电脑智能PID控制技术,配合SSR固态继电器输出,能精确控温;内部热风循环,烘烤物品受热均匀,升温时间快,温度稳定。

PCB 烘烤温度及时间设定

     (1)制造日期在2个月内的pcb密封拆封超过5天的,温度120±5℃烘烤1小时;

     (2)制造日期在2至6个月的PCB,温度120±5℃烘烤2小时;

     (3)制造日期在6个月至1年的PCB,温度120±5℃烘烤4小时;

     (4)烘烤完成的PCB必须5天内加工完毕,未加工完毕的pcb需要再烘烤1小时才能上线;

     (5)超过制造日期1年的PCB,温度120±5℃烘烤4小时,并重新喷锡才能上线。
