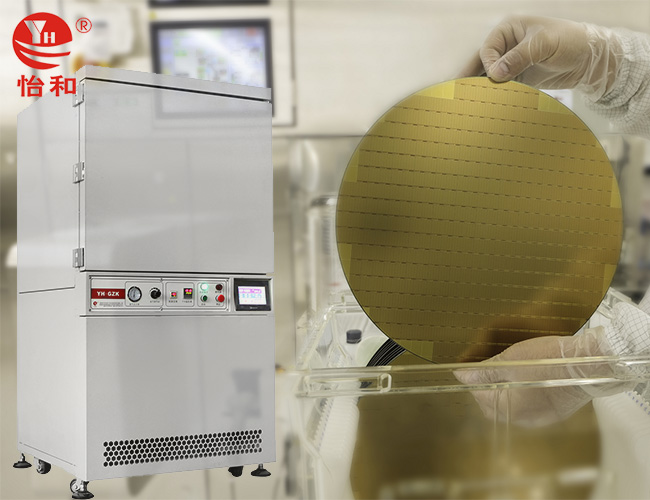

晶圆封装后烘烤工艺是半导体封装制程中的一个重要环节，对封装产品的质量和可靠性起着关键作用。晶圆封装后烘烤工艺流程的各个步骤:
1、晶圆封装后烘烤的工艺的第一步是晶圆装片。在这一步骤中，将已经完成芯片制备的晶圆放置在装片机上，通过真空吸持技术将晶圆精确地定位在封装基板上。装片的准确性对于后面的工艺步骤至关重要。
2、焊接：焊接是将晶圆与封装基板之间形成电气连接的关键步骤。通过热压焊接或激光焊接技术，将芯片上的金属引线与封装基板上的焊盘相连接，确保电信号的传输畅通。
3、胶固化：在焊接完成后，需要将焊点周围的空隙填充并固化，以提高封装的可靠性和机械强度。这一步骤通常使用环氧树脂胶进行，通过加热和压力作用，使胶固化成为一个坚固的结构。
4、烘烤：在胶固化完成后，封装基板需要进行烘烤处理，以消除胶固化过程中可能产生的气泡和残留的溶剂。烘烤的温度和时间通常根据胶固化剂的特性和封装要求来确定。一般情况下，烘烤温度在100°C至150°C之间，烘烤时间在30分钟至1小时之间。通过烘烤，可以使胶固化剂完全反应和固化，提高封装产品的可靠性。
5、冷却：在烘烤完成后，封装基板需要进行冷却处理，使其温度逐渐降低到室温。冷却的速度应适中，过快的冷却可能会引起封装产品的变形或裂纹。通过适当的冷却过程，可以保证封装产品的形状和结构的稳定性。
晶圆封装后烘烤工艺是一个关键的制程步骤，确保了封装产品的质量和可靠性。通过逐步完成晶圆装片、焊接、胶固化、烘烤和冷却等步骤，可以使封装产品达到预期的性能指标。不同的封装工艺可能会有一些细微的差异，但总的原则是确保每个步骤的精确控制和合理调节，以获得高质量的封装产品。
