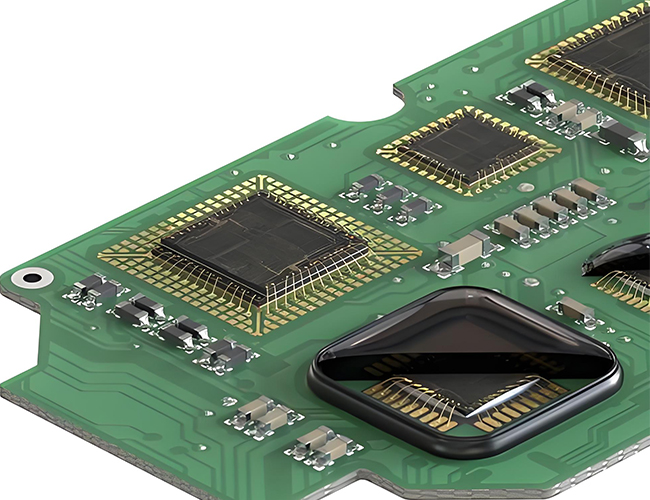

IC封装基板是用于封装集成电路芯片的载体，不仅为芯片提供物理支撑，还通过金属线路实现芯片与外部电路的电气连接。封装基板还具备一定的散热功能，能够及时导出芯片工作产生的热量，确保芯片的稳定运行。在电子设备中，IC封装基板广泛应用于各种高性能、高密度的电子产品，如智能手机中的处理器封装、电脑主板上的芯片封装以及汽车电子系统中的关键芯片封装等。在制造过程中，烘烤是保障基板的品质与可靠性，通过有效去除基板内部残留水分和有机溶剂，增强材料的结构稳定性和机械强度，优化电气与热性能，为整个电子设备的高性能运行提供坚实保障。
一、IC封装基板烘烤工艺的重要性
在IC封装基板的生产过程中，烘烤的主要目的是去除基板在生产过程中残留的水分和有机溶剂，防止这些物质在后续的封装工艺中引起不良反应，如气泡产生、线路短路等，从而提高封装基板的可靠性和稳定性。烘烤还可以通过加热使基板材料的分子结构更加紧密，增强基板的机械强度和电气性能。例如，在一些高密度互连（HDI）封装基板的生产中，烘烤可以有效减少基板的翘曲变形，确保后续封装工艺的顺利进行。
二、IC封装基板烘烤的作用
1、去除水分和有机溶剂：在IC封装基板的生产过程中，材料在加工和存储过程中可能会吸收一定的水分，同时在一些工艺步骤中还会使用有机溶剂。这些水分和有机溶剂如果残留在基板中，在后续的封装工艺中可能会因为加热而产生气泡，导致封装基板的电气性能下降甚至失效。通过烘烤工艺，可以将这些水分和有机溶剂有效地去除，从而保证封装基板的质量。
2、增强基板的机械强度和电气性能：烘烤过程中，基板材料在加热作用下，分子结构会发生一定的变化，变得更加紧密。这种结构的改变可以增强基板的机械强度，使其在后续的封装工艺中能够承受更大的压力和应力，也能提高基板的电气性能，降低电阻率，减少信号传输损耗。
3、减少翘曲变形：在高密度互连封装基板的生产中，由于材料的热膨胀系数差异以及加工过程中的应力作用，基板容易出现翘曲变形。烘烤可以通过均匀加热使基板材料的应力得到释放，从而减少翘曲变形，确保封装基板的平整度，为后续的芯片贴装和封装工艺提供良好的基础。
三、IC封装基板烘烤工艺
1、烘烤温度和时间：烘烤温度和时间是烘烤工艺中，不同的IC封装基板材料和工艺要求，烘烤温度和时间也会有所不同。烘烤温度通常在100℃到200℃之间，烘烤时间则根据基板的厚度和材料特性而定，一般在30分钟到数小时不等。例如，对于一些普通的环氧树脂基板，烘烤温度可能在150℃左右，烘烤时间为1小时左右；而对于一些高性能的陶瓷基板，烘烤温度可能会更高，达到180℃左右，烘烤时间也相对较长，可能需要2到3小时。在实际生产中，需要根据具体的基板材料和工艺要求，通过实验和经验来确定最佳的烘烤温度和时间，以确保烘烤效果达到最佳。
2、烘烤气氛：烘烤气氛也是影响烘烤效果的重要因素。常见的烘烤气氛有氮气、空气和真空等。氮气烘烤可以有效防止基板材料在高温下被氧化，适用于一些对氧化敏感的材料；空气烘烤则是一种常见的烘烤方式，适用于大多数材料，但需要注意控制烘烤温度和时间，以避免材料氧化；真空烘烤可以进一步提高烘烤效果，去除基板中的水分和有机溶剂更加彻底，但设备成本相对较高。在选择烘烤气氛时，需要综合考虑基板材料的特性、成本以及设备条件等因素。
3、烘烤过程控制：在烘烤过程中，需要对温度和时间进行精确控制，以确保烘烤效果的一致性和稳定性。现代的烘箱设备通常配备有先进的温度控制系统，可以按照预设的温度曲线进行加热和保温，还可以实时监测烘箱内的温度变化，确保烘烤温度的精确控制。在烘烤过程中还需要注意基板的放置方式和数量，以保证烘烤热量的均匀分布，避免局部过热或过冷现象的发生。
四、IC封装基板烘烤适用的烘箱
1、热风循环烘箱：热风循环烘箱是一种常见的烘箱类型，通过热风循环系统将热空气均匀地吹向基板，使基板在烘烤过程中受热均匀。热风循环烘箱的优点是设备成本较低，操作简单，适用于大多数IC封装基板的烘烤工艺。但其缺点是热效率相对较低，烘烤时间可能会相对较长。
2、真空烘箱：真空烘箱在烘烤过程中可以提供真空环境，进一步提高烘烤效果，去除基板中的水分和有机溶剂更加彻底。真空烘箱适用于一些高性能、高精度的IC封装基板的烘烤，尤其是在一些对氧化敏感的材料的烘烤中具有独特的优势。但真空烘箱的设备成本和运行成本都相对较高，对设备的密封性和真空度要求也较高，需要定期进行维护和保养。
3、氮气烘箱：氮气烘箱在烘烤过程中通过充入氮气来保护基板，防止其在高温下被氧化。这种烘箱适用于一些对氧化敏感的材料的烘烤，如一些高性能的陶瓷基板和金属基板等。氮气烘箱的优点是可以有效提高基板的抗氧化性能，保证基板的质量和性能，但其设备成本和运行成本也相对较高，需要配备氮气供应系统。
IC封装基板的烘烤工艺是封装生产中重要的环节，对于提高封装基板的质量和可靠性具有重要意义。通过烘烤工艺，可以去除基板中的水分和有机溶剂，增强基板的机械强度和电气性能，减少翘曲变形。在实际生产中，需要根据具体的基板材料和工艺要求，选择合适的烘烤温度、时间和气氛，并采用合适的烘箱设备，以确保烘烤效果达到最佳。
