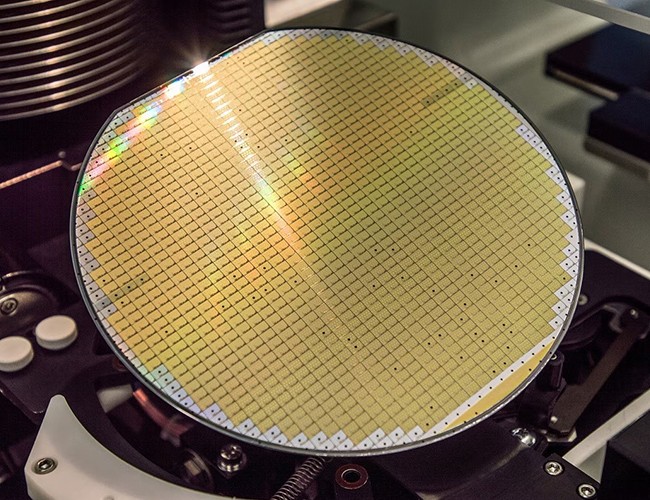

在半导体制造工艺中，晶圆作为集成电路的基底材料，是整个芯片制造的物理载体。表面状态对后续的光刻、刻蚀、掺杂、薄膜沉积等数百道工序的精度与最终芯片的性能。晶圆烘烤是要在特定温度和环境条件下对晶圆进行加热处理的基础烘烤工艺。通过加热晶圆，实现去除特定物质、改变材料特性或为后续工艺创造最佳条件的目标。这过程关系到集成电路的性能、成品率与可靠性。在半导体制造过程中，晶圆烘烤主要用于去除晶圆表面的水分、有机污染物或调节光刻胶等薄膜材料的性质。
一、晶圆在什么应用下需要进行烘烤？
晶圆烘烤并非在每道工序后都进行，主要针对特定的工艺需求或问题。通常在以下场景需要进行烘烤：
1、去除吸附水分与挥发物：晶圆在空气中放置、经过湿法清洗或化学处理后，表面会物理吸附环境中的水分子或残留有机溶剂。这些污染物会影响薄膜附着力、光刻胶图形质量以及界面电学特性。
2、工艺前的预热与脱水：在进行某些对水分极其敏感的高温工艺（如高温氧化、化学气相沉积）之前，需对晶圆进行预烘烤，以彻底去除可能引入的水汽，避免工艺过程中产生缺陷。
3、固化与稳定薄膜：在旋涂光刻胶、涂覆某些有机薄膜（如聚酰亚胺）或进行低温沉积后，需要通过烘烤来蒸发溶剂、使薄膜固化、提高其机械与化学稳定性。
4、促进化学反应：在某些热处理工艺中，烘烤提供的热能是驱动特定化学反应（如烘烤式玻璃回流、合金化）的必要条件。
5、消除表面电荷：在某些情况下，烘烤有助于消除晶圆表面因工艺过程积累的静电荷。
二、晶圆烘烤的主要作用
晶圆烘烤的作用具体可归纳为以下几点：
1、脱水与干燥：这是最基本、最普遍的作用。通过加热，使晶圆表面及近表面吸附的水分子脱附，确保晶圆在进入关键工序时处于干燥、洁净的状态。
2、提高薄膜附着力：去除界面水分和污染物，能增强后续沉积的薄膜（如金属、介质层）或涂覆的光刻胶与晶圆基底之间的粘附力，防止薄膜剥离。
3、稳定光刻胶图形：在光刻工艺中，曝光后的“后烘”是关键步骤。能使曝光区域的光刻胶发生化学反应，使图形“定影”，提高图形在显影和后续刻蚀中的稳定性与精度。
4、挥发残留溶剂：对于旋涂工艺，烘烤能有效去除薄膜中的剩余溶剂，使薄膜固化，达到所需的物理厚度和性质。
5、改善界面特性：减少界面处的杂质和缺陷，有助于形成更理想的半导体-介质或金属-半导体接触，提升器件电学性能和可靠性。
6、工艺激活：在一些掺杂或合金化工艺中，烘烤提供的热能是激活杂质原子或形成良好欧姆接触的必要条件。
三、晶圆烘烤的工艺领域
晶圆烘烤工艺贯穿了半导体制造和前道工艺的多个关键领域：
1、集成电路制造：这是最主要和最广泛的应用领域。从硅片清洗后的脱水烘烤，到光刻工艺中的前烘、后烘，再到金属化前的去水烘烤，烘烤步骤无处不在。
2、微机电系统制造：在制作 MEMS 结构时，烘烤用于固化牺牲层材料、稳定结构层，或释放结构前去除水分。
3、先进封装：在晶圆级封装、扇出型封装等先进工艺中，烘烤用于固化塑封料、临时键合胶，或在进行凸点制作、再布线层制备前处理晶圆表面。
4、化合物半导体工艺：在 GaAs、GaN 等化合物半导体器件的制造中，烘烤同样用于基板处理、光刻胶工艺及介质薄膜的稳定。
5、光伏电池制造：在太阳能电池的制备过程中，烘烤可用于干燥硅片、固化电极浆料等。
四、烘烤晶圆的烘箱设备
针对不同的工艺需求，多种专用的烘烤设备，能提供洁净、可控的热环境。
1、真空烘箱：在加热的同时对腔体抽真空。能极大降低环境气压，使水分和挥发物在更低的温度下快速蒸发脱附，并防止氧化。对氧、水分极度敏感的材料处理；需要深度干燥的高端晶圆或材料；去除易挥发有机物。
2、高温洁净烘箱：提供高度洁净的加热环境（通常为 Class 100 或更高洁净度），加热温度范围广（可达 300°C 以上）。内部气流经过高效过滤，热场均匀。标准半导体工艺中的脱水、固化、合金化；需要高温但无需特殊气氛保护的工艺。是应用最广泛的类型。
3、无氧烘箱：在烘烤过程中，持续通入高纯度惰性气体（如氮气、氩气），并维持腔体正压，将氧气彻底排除在加热区外。防止铜、钛等易氧化金属在加热过程中氧化；化合物半导体工艺中对氧敏感的步骤。
晶圆烘烤是半导体制造中的基础烘烤工艺，作用是通过可控的热能，主动管理晶圆的表面状态和薄膜性质。有效地去除了危害工艺稳定性和器件性能的水分与污染物，增强了材料间的界面结合，稳定了图形结构，并为后续高温工艺做好了准备。从标准硅基集成电路到先进的化合物半导体和MEMS器件，烘烤工艺覆盖广泛。
