在半导体制造与电子组装领域，集成电路芯片作为核心元器件，封装质量直接影响着后续贴片、焊接及整机可靠性。在芯片的运输、存储及搬运过程中，由于受到外力挤压、温湿度变化或操作不当等因素影响，芯片引脚（如QFP、SOP、PLCC等封装形式的金属引脚）经常出现弯曲、翘曲或共面性超差等变形问题。引脚变形不仅会导致贴片机无法准确拾取和放置，更会在回流焊接时产生虚焊、桥连等缺陷，严重影响生产良率。针对这一问题，采用烘烤矫正工艺，通过精确控制温度和时间，使引脚材料发生可控的应力释放与塑性恢复，恢复原始几何形态与共面性。

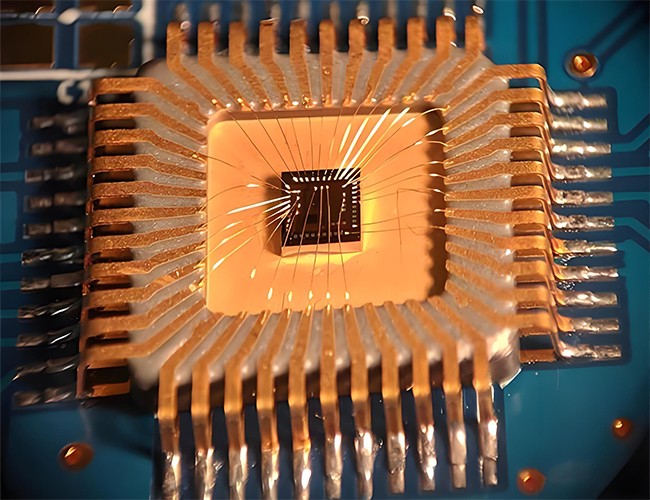

一、芯片引脚变形烘烤解决方案
1、问题诊断与预处理
在实施烘烤矫正之前，需要对芯片引脚变形情况进行全面评估。检查引脚是否存在弯曲、错位、断裂或氧化等问题。对于轻微弯曲的引脚，可通过机械矫正配合烘烤恢复；对于严重变形或断裂的引脚，则需考虑更换芯片或采用专业焊接修复。还需检查芯片包装是否完好，确认湿度指示卡状态，以判断芯片是否受潮。若芯片受潮，在烘烤前进行除湿处理，避免高温烘烤时水分汽化导致封装内部产生应力，加剧引脚变形或引发分层损坏。
2、 烘烤矫正核心工艺
烘烤矫正的核心在于利用热应力松弛原理，通过精确控制温度曲线，使芯片引脚在受热状态下逐步恢复原有形态。具体工艺流程如下：
● 预热阶段：将待处理芯片置于预热区，温度设定为80℃至100℃，预热时间根据芯片尺寸与材料特性调整。预热的目的在于使芯片整体温度均匀上升，减少后续高温烘烤过程中的热冲击，避免引脚因温差过大产生新的变形或损伤。
● 高温烘烤阶段：将预热后的芯片送入烘烤区，温度通常设定在125℃~150℃之间，烘烤时间一般为2~12小时。此阶段是矫正引脚变形的关键，高温环境使引脚材料内部应力得以释放，配合适当的机械固定或夹具约束，引导引脚向正确方向恢复。对于BGA、QFP等封装类型的芯片，烘烤温度与时间需按照器件规格书要求，避免超过材料耐受极限。
● 保温与冷却阶段：烘烤结束后，芯片需在保温区保持一段时间，确保引脚内外温度一致，防止因温差引起二次变形。随后进行自然冷却或强制冷却，冷却过程中应避免温度骤降，以免引脚因热收缩不均而再次弯曲。
3、分段烘烤与防离层工艺
针对部分特殊封装芯片，如MEMS芯片或具有复杂引线框架的器件，推荐分段烘烤工艺。具体操作为：
1、在烘箱中升温15分钟将温度升至100℃，烘烤25分钟；
2、升温5分钟将温度升至150℃，烘烤35分钟；
3、降温10分钟将温度降至70℃后取出。
分段烘烤过程中需采用防离层工艺，确保芯片内部各层材料在热膨胀过程中保持紧密结合，避免分层现象导致引脚位置偏移。烘烤过程中应选用膨胀系数匹配、吸水率低的环保型塑封料，以进一步降低翘曲风险。
4、后处理与质量验证
烘烤矫正完成后，需对芯片引脚进行全面检查。通过外观检测确认引脚是否恢复平整、无污渍、无破损；利用电学性能测试验证引脚连接可靠性；必要时可借助X射线检测或自动光学检测（AOI）手段，排查内部潜在缺陷。对于矫正后的芯片，应在规定时间内完成焊接或贴片操作，避免长时间暴露于空气中再次受潮。
二、芯片引脚变形矫正过程烘烤的作用
1、去除水分与污染物：芯片在存储与运输过程中极易吸收环境水分，水分在高温焊接时会迅速汽化膨胀，产生巨大应力，导致封装开裂、引脚变形或内部电路损坏。烘烤通过加热使芯片内部水分逐渐蒸发，同时去除表面氧化物与污染物，确保引脚表面干燥清洁，为后续焊接创造良好条件。
2、释放内部应力：芯片封装材料与引脚金属之间存在热膨胀系数差异，在温度变化过程中会产生内应力。烘烤通过高温使材料分子链段重新排列，应力得以松弛，从而消除因应力积累导致的引脚翘曲或变形。
3、提升焊接性能：烘烤后的芯片引脚表面氧化物减少，可焊性显著改善。焊料能够更好地润湿引脚表面，形成牢固可靠的焊点，降低虚焊、桥连等焊接缺陷的发生率。
4、稳定电气性能：水分与污染物的存在会影响芯片的电气参数与长期稳定性。烘烤去除这些因素后，芯片在使用过程中性能更加稳定，有助于延长电子产品的整体寿命。
三、芯片引脚变形矫正烘烤适用的烘箱
1、精密热风循环烘箱：不同类型的烘箱适用于不同的烘烤场景和工艺需求。对于常规的芯片除湿烘烤，精密热风循环烘箱采用热风循环系统，保证腔体内温度均匀分布，控温精度通常在±1℃~±2℃范围内，可设置125℃~150℃的烘烤温度，适用于SOP、QFP、PLCC、BGA等各类封装芯片的常规除湿烘烤。使用时应确保物品之间留有间隙，并打开排气阀一半以利于湿气排出。
2、充氮烘箱：针对防氧化要求较高的工艺设计。在烘烤过程中持续充入氮气，置换箱内空气，形成惰性保护气氛。有效防止引脚在高温下氧化变色，保持引脚金属表面的活性，特别适用于镀金引脚或易氧化材质的芯片处理。
3、洁净烤箱：用于高洁净度要求的烘烤环境。 部分半导体封装工艺要求在百级洁净度的环境中进行烘烤，以避免空气中的微粒尘埃附着在芯片表面造成污染。洁净烘箱配备高效过滤系统，有效过滤0.3微米直径颗粒，过滤效率达到99.97%，洁净度可达Class 100级别。
4、真空烘箱：对除湿效率要求更高的场景。通过抽真空降低箱内气压，水分在较低温度下即可沸腾蒸发，加速除湿过程。这对于湿敏等级较高（如MSL 5-6级）的器件尤为有效，在不提高温度的情况下缩短烘烤时间，减少高温对芯片的潜在热损伤。真空环境还能避免引脚在高温下发生氧化。
芯片引脚变形是影响电子产品质量与可靠性的重要因素，通过合理的烘烤矫正工艺，能够有效恢复引脚形态。烘烤不仅通过去除水分解决了因吸湿引发的翘曲和分层隐患，更通过应力释放和热压整形有效改善了引脚的共面性，同时稳定了封装材料性能、提升了芯片的可焊性和热可靠性。
