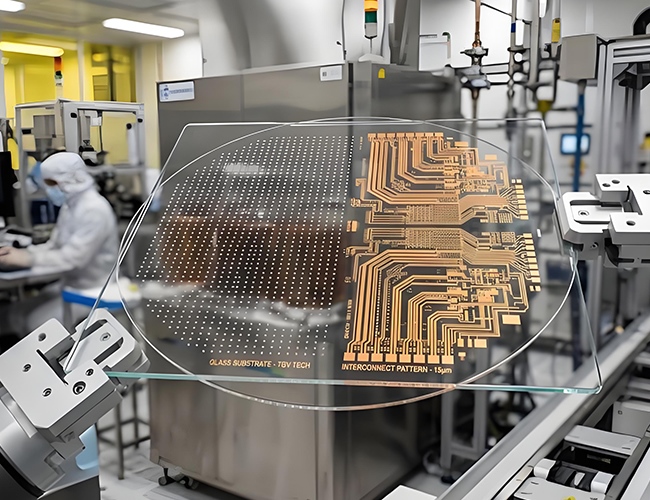

玻璃基板是平板显示、半导体封装及光电领域的关键基础材料，表面平整度、洁净度和热稳定性直接决定了终端产品的性能与良率。在玻璃基板的加工流程中，通过精确控制烘烤温度与时间，有效去除基板表面的水分和有机残留物，提升基板清洁度，增强光刻胶、薄膜等材料与玻璃表面的附着力，消除基板内部应力，为后续的涂胶、光刻、镀膜、键合、蚀刻及封装等精密工序提供可靠的基础。烘烤质量的好坏，直接决定了最终产品的稳定性与可靠性。
一、玻璃基板烘烤要求及作用
1、烘烤温度要求：玻璃基板的烘烤温度需根据具体材质和应用场景进行精确设定。普通钠钙玻璃基板的烘烤温度通常控制在120℃~200℃之间，高硼硅玻璃或铝硅玻璃等特种玻璃基板，耐温性能更高，烘烤温度可达到300℃甚至400℃以上。温度设定过低，无法有效驱除深层吸附水分和有机挥发物；温度过高，可能导致玻璃表面微结构变化、热应力集中，甚至引发翘曲变形。烘烤温度的选择必须在材料耐热极限与工艺需求之间取得平衡，且整个烘烤过程中温度均匀性应控制在±2℃以内，以确保基板各区域受热一致。
2、烘烤时间要求：烘烤时间的长短直接影响水分和挥发物的去除效率。常规玻璃基板的烘烤时间从30分钟到数小时不等，具体取决于基板厚度、含水量以及目标洁净度等级。对于厚度较大或吸水率较高的玻璃基板，需要延长恒温保持时间，确保热量充分传导至基板内部，实现深层干燥。烘烤时间还需与升温速率和降温速率协同设定，避免因时间过短导致处理不彻底，或因时间过长造成能源浪费和生产效率下降。
3、烘烤环境要求：玻璃基板烘烤对环境的洁净度有极高要求。烘烤过程应在洁净室环境或配备高效过滤系统的烘箱内进行，防止空气中尘埃颗粒在升温过程中附着于基板表面。部分高精度应用场景要求烘烤在惰性气体保护或真空条件下进行，避免高温下玻璃表面发生氧化反应或二次污染。烘箱内部的气流组织设计也至关重要，需确保热空气均匀循环，避免局部气流死角造成温度不均。
4、烘烤的主要作用：玻璃基板烘烤的核心作用体现在四个方面。
● 除湿干燥：通过加热使基板表面及微孔结构中的吸附水蒸发逸出，降低基板含水率，防止后续工艺中因水分残留导致的薄膜脱落或气泡产生。
● 去除有机污染物：高温环境下，基板表面残留的油脂、助剂及有机溶剂挥发物得以分解和挥发，提升表面洁净度。
● 释放内部应力：玻璃在切割、研磨、抛光等机械加工过程中会积累残余应力，通过适当温度的烘烤可使分子链重新排列，应力得以松弛，从而提高基板的尺寸稳定性和抗裂性能。
● 增强附着力：经过烘烤处理的玻璃基板表面活性提高，有利于后续ITO导电膜、光刻胶等材料的均匀涂覆和牢固附着。
二、玻璃基板烘烤的工艺
1、预处理阶段：在烘烤之前，玻璃基板需经过严格的预处理。首先对基板进行外观检查，剔除存在划痕、崩边、裂纹等缺陷的品项。随后采用高纯度去离子水配合超声波清洗设备，去除基板表面的颗粒污染物和可溶性杂质。清洗完成后，使用高洁净度氮气或压缩空气进行吹干，或置于无尘环境中自然沥干。预处理的质量直接决定后续烘烤的效果，若基板表面残留大量液态水或清洗剂，将在烘烤初期产生剧烈汽化，可能导致局部热冲击甚至基板破裂。
2、升温阶段：将预处理合格的玻璃基板平稳放置于烘箱承载架上，确保基板之间保持适当间距，避免相互接触和遮挡。启动烘箱后，以设定的升温速率逐步提升箱内温度。升温速率一般控制在每分钟1℃~5℃之间，具体数值需根据基板材质和厚度调整。对于大尺寸薄型玻璃基板，宜采用较慢的升温速率，防止因热膨胀不均而产生翘曲。升温阶段应实时监测烘箱内多点温度，确保温度场均匀分布，避免局部过热现象。
3、恒温烘烤阶段：当烘箱温度达到设定目标值后，进入恒温保持阶段。此阶段是烘烤工艺的核心，恒温时间根据工艺规范严格执行，通常为1小时~4小时。在恒温过程中，基板内部的水分和有机挥发物持续向外迁移和逸散。部分高端工艺要求在恒温阶段通入洁净干燥空气或氮气，促进挥发物的排出并维持箱内正压，防止外部污染物渗入。恒温阶段的温度波动必须严格控制在工艺允许范围内，任何超温或欠温都可能影响最终处理效果。
4、降温阶段：恒温烘烤完成后，需按照规定的降温曲线缓慢降低烘箱温度。降温速率通常与升温速率相匹配，控制在每分钟1℃~3℃之间。过快的降温会使玻璃基板表面与内部产生温度梯度，导致热应力重新累积，甚至引发基板开裂。当温度降至60℃以下时，部分工艺允许开启烘箱门进行自然冷却，但需确保外部环境洁净度符合要求，避免降温过程中尘埃落入。对于要求极高的应用场景，可采用氮气冷却或分区控温冷却方式，进一步缩短降温时间的同时保证基板安全。
5、出料检验阶段：玻璃基板冷却至室温或接近室温后，才能从烘箱中取出。出料后需立即进行质量检验，检验项目包括外观检查、含水率测试、表面洁净度检测以及尺寸稳定性测量。外观检查主要确认烘烤过程中是否产生新的划痕、色斑或变形；含水率测试通常采用卡尔费休法或红外水分测定仪进行；表面洁净度可通过颗粒计数仪或接触角测量仪评估；尺寸稳定性则通过高精度测量设备对比烘烤前后的尺寸变化。检验合格的基板转入下一道工序，不合格品需进行返工处理或报废。
三、玻璃基板烘烤适用范围
1、显示面板领域：在液晶显示和OLED显示面板制造中，玻璃基板烘烤是不可或缺的工序。TFT-LCD生产中的Array段，玻璃基板在涂覆光刻胶前需进行预烘烤，以去除表面水分，确保光刻胶均匀涂布；在成膜工序后，基板还需经过后烘烤以固化薄膜并释放应力。OLED显示制造中，玻璃基板的烘烤要求更为严苛，因为微量水分会严重影响有机发光材料的寿命和发光效率，因此烘烤通常在真空或高纯氮气环境中进行，温度可达300℃以上。
2、半导体封装领域：玻璃基板在先进半导体封装领域，特别是扇出型封装和2.5D/3D封装中，作为临时承载板或永久基板使用。这类应用场景对基板的平整度和热稳定性要求极高。烘烤工艺用于去除玻璃基板在临时键合或解键合过程中吸收的化学试剂残留，并释放因激光切割或机械研磨产生的残余应力，确保后续再布线层和凸点制作的精度。
3、光伏电池领域：薄膜太阳能电池，如碲化镉和铜铟镓硒电池，通常以玻璃作为基底材料。玻璃基板在沉积光吸收层之前，必须经过充分烘烤以驱除表面水分和碱性离子。若水分残留，将在高温沉积过程中与薄膜材料发生反应，导致膜层缺陷和转换效率下降。烘烤还有助于提高玻璃表面与薄膜层之间的结合强度，延长光伏组件的使用寿命。
4、光学器件领域：在光学滤光片、反射镜、透镜等精密光学器件的制造中，玻璃基板的表面质量和光学均匀性至关重要。烘烤工艺用于去除基板在抛光和清洗后残留的水分和抛光液成分，防止这些污染物在镀膜高温过程中挥发，影响薄膜的光学性能和附着力。对于高精度光学玻璃，烘烤还可作为精密退火的一部分，用于消除加工应力，保证基板的面形精度。
四、玻璃基板适用的烘箱
1、洁净烘箱：是玻璃基板烘烤最常用的设备类型，内部采用不锈钢镜面内胆和高效过滤器，可有效控制颗粒污染。烘箱配备HEPA或ULPA过滤系统，能够持续过滤循环空气中的微粒，满足百级甚至十级洁净度要求。洁净烘箱适用于对表面洁净度有严格要求的显示面板和光学器件玻璃基板的烘烤处理，温度均匀性和洁净度保持能力是选型的关键指标。
2、真空烘箱：通过抽除箱内空气，在负压环境下进行加热烘烤。这种设备特别适用于OLED显示和高端半导体封装领域，因为在真空条件下，水分的沸点显著降低，可在较低温度下实现高效干燥，同时避免高温对玻璃基板或已沉积薄膜造成热损伤。真空烘箱还能有效防止基板表面氧化，适用于对氧敏感材料的配套工艺。
3、隧道式烘箱：隧道式烘箱采用连续输送方式，玻璃基板通过传送带或滚轮系统依次经过升温区、恒温区和降温区，实现流水线式烘烤作业。这种设备适用于大批量生产的场景，如光伏玻璃基板的预处理。隧道式烘箱的优势在于生产效率高、工艺一致性好，且可与其他自动化设备无缝衔接，但对设备的气流组织和温度分区控制要求较高。
4、热风循环烘箱：热风循环烘箱通过强制对流方式使热空气在箱体内均匀流动，确保玻璃基板各部位受热一致。该类型烘箱结构相对简单、成本适中，广泛应用于一般工业级玻璃基板的烘烤。现代热风循环烘箱通常配备PID精密温控系统和变频风机，可根据工艺需求调节风速和风向，兼顾温度均匀性和能耗控制，是性价比突出的通用型烘烤设备。
玻璃基板烘烤工艺作为电子制造产业链中的关键热处理环节，技术成熟度与工艺精度直接影响着半导体器件、显示面板及光通信器件的最终性能与可靠性。从去除表面水分和有机残留，到释放内部应力、固化功能涂层，再到为后续光刻、镀膜、键合等工序提供洁净稳定的界面，烘烤工艺的每一步都直接影响最终产品的性能与可靠性。
