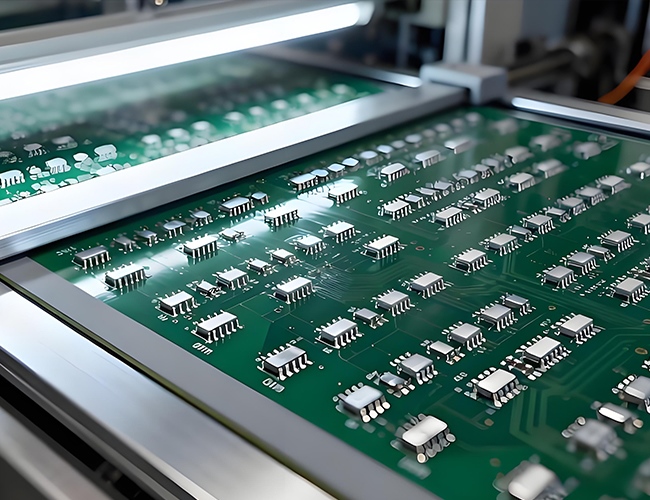

电子制造领域中，印制电路板（PCB）是各类电子元器件的载体，质量直接决定了电子产品的可靠性和使用寿命。由于PCB材质易吸湿，在制造、存储和运输过程中会吸收空气中水分，形成内部湿气。当带有湿气的板件进入回流焊、波峰焊等高温制程时，水分急剧汽化膨胀，极易导致分层、起泡、焊盘脱落乃至孔金属化断裂等严重缺陷。PCB板烘烤的核心作用就是通过受控的加热过程，精准调控温度与时间，可有效去除板材吸附的湿气，并释放制造中形成的内应力。这不仅为后续SMT贴片、焊接等精密制程提供了稳定的材料基础，有助于保障最终电子产品的高可靠性与长久使用寿命。
一、PCB烘烤的核心作用
1、去除湿气，防止爆板
PCB板的材料，环氧树脂和玻璃纤维布具有天然的微孔结构，在存储和运输过程中容易吸收环境中的水分。当PCB进入高温回流焊接工序时，内部水分会迅速汽化膨胀。每克水分汽化后体积可膨胀约1600倍，产生的蒸汽压可达20MPa，远超FR-4材料的层间结合强度（约1.5MPa），导致PCB层间分层、鼓泡甚至开裂。通过烘烤处理，可以在高温焊接前将水分彻底驱除，从根本上消除这一质量隐患。
2、消除内应力，稳定尺寸
在PCB制造过程中，敷铜板在绝缘材料上贴附铜箔并经过烘干处理时会产生收缩和内应力。这些内应力若不及时释放，将导致PCB在后续加工或使用过程中发生翘曲变形。烘烤处理能够使板材在受控温度下进行热处理，使内应力得到充分松弛，稳定PCB的尺寸，改善板材的翘曲度。
3、改善焊接效果
湿气会使PCB焊接表面发生氧化，影响焊料的润湿性，导致焊点虚焊、不润湿或焊接不良等问题。烘烤处理能够有效烘干焊盘中的水分，提高焊接表面的洁净度，增强焊接效果，降低虚焊率和返修率，确保电气连接的可靠性。
4、避免离子污染
PCB板中残留的水分在高温处理后可能形成离子污染，增加焊点周围的电化学迁移风险，导致短路或产品寿命缩短。烘烤可以减少这种离子污染的可能性，提高产品的长期电气性能和使用寿命。
二、烘烤PCB板的应用范围
1、材料处理阶段
● 开料烘烤：用于消除覆铜板的涨缩应力，稳定基材尺寸，为后续加工奠定基础
● 内层压膜前烘烤：去除水分，确保干膜与铜面的良好附着
2、成型与检测阶段
● 压合后烘烤：释放压合过程中产生的应力，防止板材变形
● 钻孔后电镀前处理：去除钻孔产生的粉尘和湿气，确保电镀质量
● 飞针测试前干燥：保证测试精度，避免湿气影响电气性能
3、表面工艺阶段
● 阻焊预烤：在阻焊油墨丝印后，于70-80℃下进行预烘烤，去除溶剂形成半固化状态，为曝光工序做准备
● 文字后烤：字符丝印后的固化烘烤，温度通常为120-150℃，确保字符清晰牢固
● 显影后固化：促进阻焊油墨完全固化，提升耐磨性和耐候性
三、适用的烘箱类型
1、热风循环烘箱
热风循环烘箱是目前应用最广泛的PCB烘烤设备。通过强力热风循环系统，使箱内温度均匀分布，温度控制精度高，升温速度快，能耗相对较低。此类烘箱通常配备多个温度传感器和智能PID控制系统，能够根据不同的PCB材料和工艺要求精确控制烘烤温度和时间，适用于大规模生产环境。
2、真空烘箱
真空烘箱通过降低箱内气压，加速水分的蒸发过程。真空环境可以有效降低水分的沸点，使PCB板在较低温度下就能完成烘烤，避免高温对板材造成热损伤。该设备特别适用于吸湿性较强的多层板和高频板，广泛应用于航空航天、医疗电子等对可靠性要求极高的领域。
4、氮气烘箱
氮气烘箱在氮气保护环境下进行烘烤，主要用于对氧化敏感的PCB板和精密元器件。氮气作为惰性气体，能够有效隔绝空气中的氧气，防止PCB板在高温烘烤过程中发生氧化反应。此类烘箱配备精确的氮气供应系统和气体流量控制装置，广泛应用于半导体制造和高端电子设备生产领域。
5、隧道式烘箱
隧道式烘箱是一种连续式烘烤设备，通过传送带将PCB板连续送入烘箱内部，经过预热、固化和冷却等多个温度区域进行处理。其优点是生产效率高、自动化程度高，能够实现连续不间断生产，适合大批量规模化生产场景。隧道炉采用分段控温系统，温度均匀性可达±2℃。
PCB板烘烤是确保电子产品质量和可靠性的关键工艺环节。通过去除湿气、消除内应力、改善焊接效果和避免离子污染等多重作用，烘烤工艺有效预防了爆板、分层、翘曲等质量缺陷，提升了PCB的加工良率和长期可靠性。从开料处理到SMT贴片前准备，从阻焊油墨固化到成品出货，烘烤工艺贯穿PCB制造的整个生命周期。
