在半导体制造流程中，芯片封装是后道工艺的关键环节，承载保护芯片、电气互连、机械支撑及散热等重要功能。从智能手机、计算机到汽车电子与工业控制，所有电子产品都依赖于高性能的封装芯片。在芯片集成度不断提升、功耗密度持续增加，封装工艺的可靠性直接影响最终产品的性能表现与使用寿命。
在封装制程中，烘烤处理是一项基础而关键的工序。充氮烘箱作为实现该工艺的烘烤设备，在烘烤过程中持续通入高纯度氮气，形成低氧或无氧的惰性保护气氛。为半导体材料提供了稳定的保护性热处理条件，有效去除材料湿气、防止氧化反应，是提升芯片封装的可靠性与产品质量。
一、芯片封装的作用

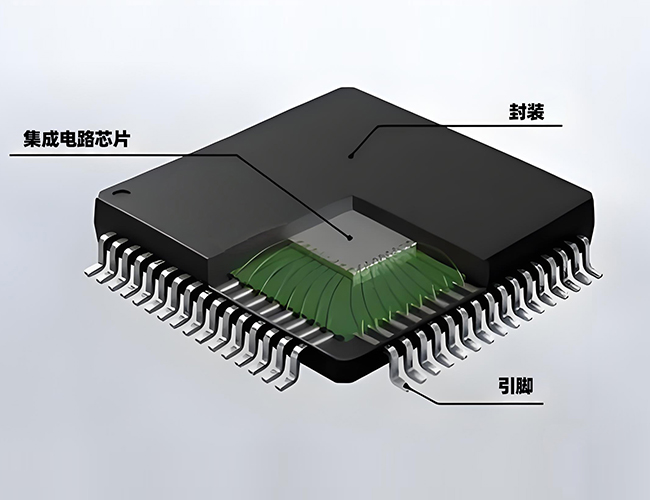

芯片封装是指将经过晶圆切割得到的单个裸芯片，通过焊接、粘接、引线键合或倒装焊等方式连接到载体（如引线框架或基板）上，并用绝缘材料（如环氧树脂）加以密封保护的过程。其主要作用包括：
● 物理保护：脆弱的裸芯片极易受到机械冲击、划伤或灰尘污染，封装材料为其提供坚固的外壳，抵御外力损伤。
● 电气连接：将芯片上微细的焊盘通过金属引线或凸点引出到外部引脚，实现与印刷电路板的可靠电气互连。
● 散热通道：封装结构（如金属散热片、导热胶）帮助芯片在工作时产生的热量有效传导至外部环境，防止过热失效。
● 环境隔离：密封芯片免受湿气、腐蚀性气体、离子污染等恶劣环境的影响，延长使用寿命。
芯片封装广泛存在于消费电子（手机、电脑）、汽车电子（发动机控制单元、传感器）、工业控制、通信设备、医疗电子乃至航空航天领域。例如：智能手机处理器采用先进的扇出型封装以提升集成度，而汽车功率芯片则常采用高可靠性的金属封装或塑料封装，以适应宽温度范围和振动工况。
二、为什么需要通过充氮烘箱烘烤
在封装过程中，多个环节会引入水分和氧气，这些因素对封装质量和芯片长期可靠性构成严重威胁。
● 湿气的危害：塑封料、基板、胶粘剂等封装材料具有较强的吸湿性。在后续高温工艺（如回流焊）中，材料内部吸收的水分会急剧汽化膨胀，产生巨大的蒸汽压力，导致封装体内部出现分层、裂纹，甚至发生封装体膨胀炸裂。湿气还会加速金属引线、焊盘的腐蚀。
● 氧气的危害：高温环境下，氧气会与金属表面发生氧化反应。铜引线框架、铝焊盘、银镀层等在加热过程中容易生成氧化层，这会显著降低可焊性，导致焊接不良或接触电阻增大。对于使用铜线键合的封装，氧化问题尤为突出。
充氮烘箱针对这两大威胁设计的解决方案。通过在烘烤过程中持续通入高纯度氮气，将箱内氧气含量降至极低水平（通常低于100ppm），利用加热功能驱除材料中的湿气，从源头上解决了氧化和湿气两大难题。
三、烘烤的主要作用
在封装工艺中，烘烤这一热过程承担着多项关键任务：
1、去除湿气：无论是固晶胶、塑封料还是基板，在存放或流转过程中都会吸附环境中的水汽。烘烤可以将湿气从材料内部驱除，防止在后续高温工序中因水汽汽化而导致内部应力或开裂。
2、促进材料固化：许多封装用胶粘剂、环氧树脂属于热固性材料，需要经过特定温度和时间的热处理才能完成交联反应，达到应有的机械强度、粘接性能和耐热性。烘烤不足会导致胶层软化或结合力下降；烘烤过度则可能引起脆化，因此精确的温控和时间管理至关重要。
3、释放内应力：封装结构中包含硅、环氧树脂、金属引线框架等多种热膨胀系数不同的材料。烘烤过程可以促进材料内部因加工产生的残余应力释放，从而减少翘曲、分层等失效风险。
4、改善材料电气性能：充分固化的绝缘层能提高击穿电压和体积电阻率，减少漏电流；去除水分也有助于降低介电常数和介电损耗，对高频器件尤其有利。
四、充氮烘箱的应用
充氮烘箱在芯片封装过程中的作用主要体现在以下几个方面：
1、创造无氧环境：充氮烘箱通过持续充入高纯度氮气，置换烘箱内部的空气，降低氧气浓度，形成无氧或低氧环境。这种环境有效防止了芯片在高温处理过程中发生氧化反应，保护了芯片的性能和可靠性。
2、提供稳定的温度和湿度环境：充氮烘箱采用数显温控系统，能够精确控制烘箱内部的温度和湿度。这种稳定的环境条件确保了芯片在制作过程中不受外界环境的影响，提高了生产效率和产品质量。
3、促进封装材料的固化和硬化：在芯片封装过程中，封装材料需要进行固化和硬化处理以保证其粘结性和稳定性。充氮烘箱提供了适宜的温度和湿度条件，促进了封装材料的固化和硬化过程，提高了封装的可靠性和稳定性。
4、广泛应用于各类芯片封装工艺：充氮烘箱不仅适用于传统的DIP、QFP等封装形式，还广泛应用于BGA、CSP、WLP等先进封装技术中。特别是在处理高端芯片、裸芯片、金线/铜线、银胶固化等精密工艺时，充氮烘箱更是不可或缺的设备。
芯片封装是半导体制造的关键环节，承担物理防护、电气互连、散热和机械支撑等功能，直接影响芯片的性能、可靠性和成本。充氮烘箱通过提供稳定的高温与高纯氮气保护，在封装工艺的多道工序中发挥重要作用，有效去除水分和杂质、促进材料固化、释放内应力、增强粘附力，提升芯片的整体质量与可靠性。充氮烘箱在持续通入高纯氮气的惰性低氧环境中运行，具有防氧化能力、洁净度与温度控制精度。从芯片贴合、塑封固化，到基板除潮、光刻胶处理，在封装流程中提供了关键烘烤工艺，为芯片制造质量的稳定保障提供了重要技术基础。
